Самодельный циклон для пылесоса из канализационных труб

Очень простой Циклон из подручных материалов, вполне справляется со своей работой по обслуживанию самодельного ЧПУ фрезера.

На видео: первое включение, тест показал, что нижней бутылке необходимо добавить жесткости, что и сделано.

Материалы и инструменты:
1. Старый рабочий пылесос и два шланга к нему
Трубы канализационные ПВХ D=100мм, D=40мм
Образец труб

0.2-0.5мм или металлопрофиль кровельный (надо распрямить молотком)
3. Две пластиковые бутылки на 2,5 литра с пробками, баклажка на 5 л.
4. Ножницы по металлу, эл. дрель, сверла, ножницы для бумаги, нож, изолента ПВХ, пистолет с термоклеем, заклепочник и заклепки
5. Сварочные электроды или аналогичные стержни 6 штук, скотч широкий, карандаш

Назначение:
Фильтр Циклон предназначен для грубой очистки всасываемого воздуха, он удаляет тяжелые фракции перед поступлением воздуха на крыльчатку турбины насоса. Благодаря этому можно всасывать достаточно крупный мусор, стружку, щепу и она не повредит и не закупорит крыльчатку насоса, при использовании пылесоса без мешка, пакета.

Применение:
Для сбора стружки из рабочей зоны станка, дрели, эл.рубанка, пилы и др.

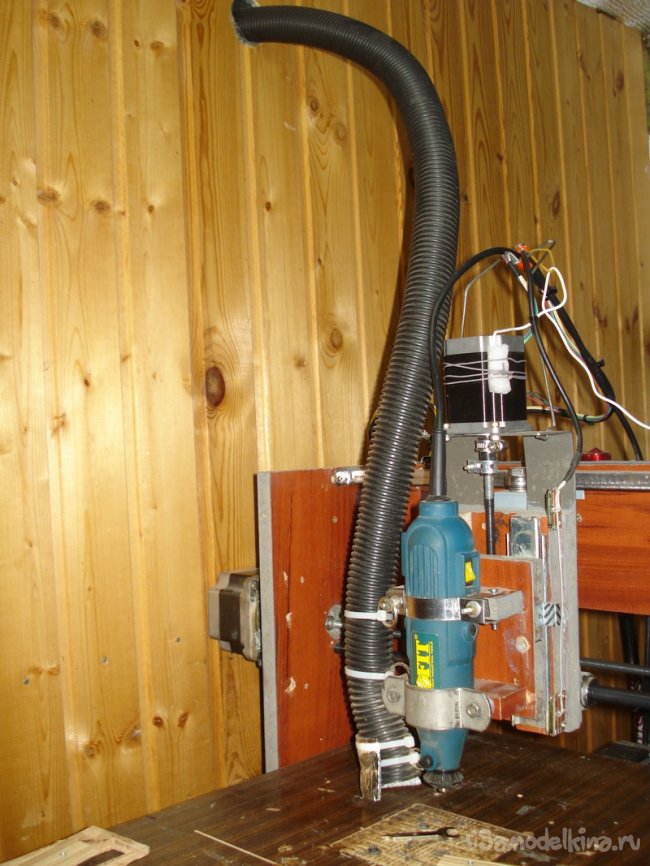

Пример применения этого самодельного Циклона Работает с ЧПУ фрезером

Всасываемый воздух с мусором закручивается в спиральный вихрь большой скорости, крупные частицы прижимаются центробежной силой к стенке трубы и по спирали под собственным весом сползают в бутылку сборник.

Изготовление:[/u]

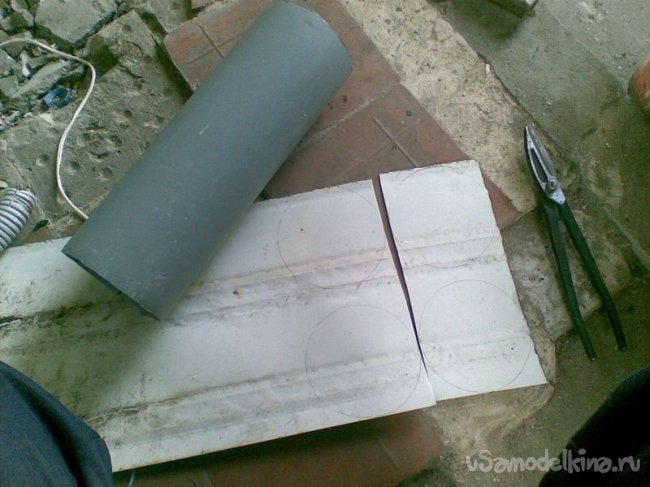

Отрезаем от ПВХ трубы диаметром 100 мм. прямой отрезок 400-500 мм. , ровный, без крепежной арматуры участок, это будет корпус Циклона.

Отрезаем от трубы диаметром 40 мм. отрезок на 100 мм. короче корпуса (это выход на пылесос) и отрезок длиной 150 мм. (всас для мусора). На листовом металле чертим три одинаковые окружности, диаметром равному внутреннему диаметру трубы корпуса, удобно обвести прямо через трубу карандашом, в центре этих кружков чертим еще круги равные наружному диаметру тонкой трубы, обвести по трубе карандашом.

Циклонные конструкции бытовых пылесосов считаются одними из наиболее удачных вариантов техники в плане эффективности работы. Циклонная система представляет собой относительно простой механизм сепарации, благодаря которому появляется возможность продуктивно фильтровать взвешенные частицы, присутствующие в потоке воздуха.

Основываясь на теоретических принципах построения такой системы, вполне допустимо создать циклон для пылесоса, выступающий в качестве дополнительного инструмента – к примеру, строительного сепаратора. Заинтересованы в вопросе, но не знаете, как самостоятельно смастерить простой циклонник? Мы поможем вам в реализации задуманного.

В статье изложена подробная информация об устройстве циклонного сепаратора, а также приведена пошаговая инструкция по его сборке и подключению к пылесосу. Описание всех этапов рабочего процесса сопровождается наглядными фотографиями.

Содержание

Как устроен циклонный сепаратор?

Внешне циклонный сепаратор можно охарактеризовать как сосуд цилиндрический формы, нижняя часть которого имеет конусообразное исполнение. Верхняя часть сосуда содержит два отверстия – входное и выходное, через которые, соответственно, входит и выходит поток воздуха.

Внизу сосуда – по обрезу конусной части — также есть отверстие, сквозь которое выходит отсеянный (отфильтрованный) мусор.

Одно из верхних отверстий (входное) оборудуется каналом, за счёт которого входящий поток воздуха поступает в циклон по касательной линии.

Учитывая цилиндрическую форму конструкции, входящий поток движется по кругу, создавая эффект завихрения. Образующаяся при этом центробежная сила выбрасывает на периферию содержащиеся в потоке взвешенные частицы.

Другое отверстие – выходное, также имеет канал, но расположенный строго перпендикулярно относительно входящего канала.

Благодаря такому расположению второго канала, движение воздуха меняется с вихревого состояния на строго вертикальное, что исключает захват уже отсеянных взвешенных частиц.

В свою очередь, отсеянные частицы мусора, оказавшись на периферии, смещаются по стенкам сосуда вниз, достигают конусной части и через выходное отверстие попадают в сборник мусора. Вот, собственно, весь простейший принцип работы циклонного сепаратора.

Пошаговая инструкция сборки циклона

В продаже представлено много пылесосов циклонного типа. Агрегаты отличаются мощностью, назначением и стоимостью. Если есть желание сэкономить, то можно попробовать собрать сепаратор самостоятельно, используя недорогие материалы.

Такой отдельно взятый фильтр может успешно применяться как дополнение к строительному инструменту:

электролобзику;
перфоратору;
электродрели и др.

Работа подобного строительного инструмента часто сопровождается значительным выделением пыли и мелких частиц разного характера.

Между тем современные конструкции строительного инструмента оснащаются специальным каналом для удаления рабочих отходов непосредственно в процессе действия.

Но чтобы этот канал задействовать, необходим циклон или в крайнем случае пылесос, специально предназначенный под строительные цели.

Варианты исполнения самодельного циклона могут быть разными. Всё зависит от используемой материальной базы и видения проекта исполнителем.

Однако в любом случае необходимо придерживаться технологических критериев, которыми определяется правильная работа сепаратора:

Форма корпуса.
Расположение входного и выходного каналов.
Пропорции в размерах компонентов.

То есть конструкция циклона должна обеспечивать как эффект завихрения потока, так и эффективную сепарацию мусора. Рассмотрим пошаговое исполнение своими руками одного из возможных проектов.

Шаг 1 — инструменты и базовые материалы

Из материалов, требуемых для производства циклона, потребуются:

труба пластиковая сантехническая длиной 125-150 мм, диаметром 50 мм;
пластиковый сантехнический уголок 30°;
два пластиковых ведра на 10 и на 5 литров;
фанера листовая;
шланг пылесосный стандартный.

Набор инструментов под изготовление циклона для пылесоса и его сборку своими руками включает: электродрель с набором свёрл (включая коронку 50 мм); электрический лобзик; измерительный и чертёжный инструмент; отвёртки, нож, струбцину.

Шаг 2 — изготовление корпуса и других деталей

Первым делом изготавливается цилиндрическая часть. Для этого используется малое (пятилитровое) пластиковое ведро. Верхняя часть ведра, выполненная в виде бортика, обрезается с учётом остатка ровных краев по линии обреза.

Полученная цилиндрическая емкость, напоминающая небольшой конус, переворачивается вверх дном, устанавливается на лист фанеры и очерчивается по диаметру.

Отступив от размеченного круга 30 мм к периферии, отмечают ещё один круг. Затем по разметке вырезают кольцо.

Далее необходимо вырезать фигурный элемент, для чего используется режущая коронка по дереву диаметром 50 мм и электрический лобзик. Внешний диаметр ступицы фигурного элемента равен внутреннему диаметру ранее вырезанного кольца.

В результате проведённых работ получают две детали (как на картинке выше) будущего циклонного сепаратора, сделанные из листовой фанеры.

Шаг 3 — соединение заготовок с цилиндром

На этом этапе вырезанное из фанеры кольцо надевается и закрепляется по линии верхнего обреза на приготовленном ранее из малого ведра цилиндрическом сосуде.

Крепление выполняется саморезами равномерно по всей окружности. Места сопряжения кольца и ведра по кругу тщательно герметизируются.

Установленное фанерное кольцо нужно дополнить со стороны открытой части цилиндра крышкой от большого пластикового ведра.

Но прежде крышку следует разметить и вырезать строго по центру отверстие, равное по диаметру внутреннему диаметру фанерного кольца. Вырезанную часть крышки наложить на кольцо и закрепить.

Шаг 4 — монтаж входного патрубка

Входной патрубок монтируется в области днища заготовленного цилиндра. Учитывая, что в состоянии полной сборки малый цилиндр будет стоять вверх дном, патрубок окажется в верхней точке циклона.

Отступив от плоскости днища примерно 10 мм, при помощи коронки вырезается отверстие в 50 мм. Чтобы сантехнический уголок плотно «сел», форма отверстия корректируется под «каплю».

Сантехнический уголок обрабатывают герметиком, устанавливают в отверстие и фиксируют саморезами.

Аналогичную операцию проводят по монтажу второго – выходного патрубка. Это отрезок сантехнической трубы 100-150 мм, который устанавливается непосредственно по центру днища малого цилиндра.

В итоге после проведенных мероприятий должна получиться конструкция, как на картинке ниже:

Для прочности сантехнический патрубок оснащается дополнительно обечайкой, сделанной из фанеры. Таких элементов желательно сделать два и установить по обе стороны днища. После установки стянуть плашки саморезами. Конечно же, не забыть применить герметик в местах соединения.

Шаг 5 — монтаж фигурного элемента

Один из важных моментов сборки циклона своими руками – монтаж фигурного элемента, ранее изготовленного из листа фанеры. Именно благодаря этому элементу внутри малого цилиндра циклона формируется среда, способствующая эффективной сепарации.

Фигурный элемент монтируется на расстоянии примерно 10 мм от края открытой области цилиндра. При этом плоскость фигурной пластины, направленная внутрь цилиндра, не должна контактировать с патрубком выходного канала.

Расстояние между конечной кромкой патрубка и плоскостью фигуры составляет 25-30 мм, но допустимо подбирать экспериментально оптимальное расстояние.

После установки пластины строго параллельно днищу малого цилиндра, крепление выполняют всё теми же саморезами с внешней части цилиндра, вкручивая винты в область, плотно прилегающую к внутренней стенке.

Для фиксации достаточно трёх-четырёх винтов, герметик здесь применять необязательно.

Шаг 6 — полная сборка циклонного сепаратора

Собственно, после завершения монтажа фигурной пластины конструкция циклона фактически собрана. Останется лишь «посадить» выполненную сборку малого цилиндра на верхнюю часть большого ведра из пластика.

Плотная посадка в данном случае обеспечивается частью областью крышки большого ведра, которая ранее была смонтирована на нижней плоскости фанерного кольца малого цилиндра.

Как видно по измерительной ленте, общая высота конструкции составляет чуть больше 50 см. При этом сборник мусора (нижняя часть) довольно объёмный.

Тонкости подключения самодельного циклона

Собранный своими руками циклон (фильтр строительного назначения) подключается для работы простым образом.

Входной (боковой) канал соединяется гофрированным гибким шлангом или другим подобным аксессуаром с рабочим инструментом, например, с каналом электрического лобзика.

Выходной канал (верхний патрубок) подключается непосредственно к входному гнезду пылесоса вместо рабочей насадки.

Сначала в работу включается пылесос, затем для нужных целей применяется строительный инструмент. В результате выполняемое действие, допустим, распил доски электрическим лобзиком, проходит без выброса стружки и мелкой пыли в окружающую среду.

Побочный продукт рабочей операции полностью направляется в циклонный сепаратор, где фильтруется должным образом.

Любители самоделок могут попробовать полностью собрать пылесос, который можно использовать в мастерской или в доме. Пошаговый инструктаж по изготовлению практичного агрегата представлен в этой статье.

Выводы и полезное видео по теме

О том, как своими руками соорудить другую – более простую конструкцию циклона, наглядно показывает и рассказывает видеоролик ниже.

Автор использует эту самодельную систему в бытовой практике и крайне доволен. Циклонный сепаратор, сделанный из обычного ведра, помогает работать в чистых условиях при производстве хозяйственно-строительных работ:

Самостоятельная сборка циклона для пылесоса допустима и вполне возможна. Более того, существуют проекты подобных “самопальных” систем, которые реально делаются если не за 2 минуты, то за пару часов. Такой циклонник действительно стоит того, чтобы потратить на его изготовление какое-то время. Издержки полностью компенсируются.

Есть опыт изготовления циклонного фильтра для пылесоса? Пожалуйста, расскажите читателям о вашем способе сборки сепаратора. Комментируйте публикацию, участвуйте в обсуждениях и добавляйте фотографии своих самоделок. Блок обратной связи расположен ниже.

Если у человека есть своя мастерская, то одним из важнейших вопросов стоит уборка помещения. Но в отличие от уборки пыли в квартире, обычный бытовой пылесос тут не поможет, так как он не рассчитан на строительный мусор и опилки – его резервуар для мусора (пылесборник или мешок) очень быстро забьется и придет в негодность. Поэтому часто используют самодельный циклонный фильтр, который вместе с бытовым пылесосом, поможет убрать мастерскую.

Введение

Древесная пыль и иной технический мусор хоть и кажется безобидными на первый взгляд, но на самом деле таят в себе много разных опасностей, как для мастера, так и для оборудования. Например, продолжительная работа без средств защиты, предотвращающих попадание пыли в органы дыхания, может вызвать серьезные осложнения с дыхательными путями, ухудшить обоняние и пр. Кроме того, и инструмент, находящийся в мастерской под воздействием пыли может быстро выйти из строя. Это происходит по тому, что:

пыль, смешиваясь со смазкой внутри инструмента, образует смесь, совершенно непригодную для смазывания движущихся частей, что в результате приводит к перегреву и дальнейшей поломке
пыль может затруднять вращение движущихся частей инструмента, что приводит к дополнительным нагрузкам, перегреву и выходу из строя,
пыль забивает воздуховоды, предназначенные для вентиляции нагретых частей инструмента и отвода тепла от них, в результате снова перегрев, деформация и выход их строя.

Таким образом, вопрос качества удаления продуктов пиления и в целом уборки помещения стоит очень остро. Современный электроинструмент снабжен системами отвода пыли и стружки непосредственно из зоны пиления, что не позволяет пыли распространяться по мастерской. В любом случае для процесса пылеудаления нужен пылесос (или стружкосос)!

Есть хорошие промышленные пылесосы и если есть возможность, то лучше подобрать наиболее оптимальный вариант по цене и качеству и купить строительный пылесос.

Тем не менее, бывают случаи, когда уже есть бытовой пылесос и проще его модернизировать и решить проблему сбора строительного мусора в помещении. Для этого нужно использовать циклонный фильтр – делается он за полчаса при наличии всех необходимых элементов.

Принцип работы

Различных конструкций циклонов существует великое множество, но всех их объединяет один и тот же принцип работы. Все конструкции циклонных стружкососов состоят из трех основных частей:

Бытовой пылесос
Циклонный фильтр
Емкость для сбора мусора

Конструкция его такова, что поток всасываемого воздуха, направляется по кругу и получается его вращательное движение. Соответственно на строительный мусор, содержащийся в этом потоке воздуха (это крупные и тяжелые фракции), действует центробежная сила, которая прижимает его к стенкам камеры циклона и под действием силы тяжести он постепенно оседает в резервуаре.

Недостатком циклонного пылесоса является то, что таким образом можно собирать только сухой мусор, если же в мусоре есть вода, то при всасывании такой субстанции будет проблемы.

Пылесос должен быть достаточно мощным, так как в его штатном режиме работы предполагается всасывание воздуха через стандартный шланг. В случае применения дополнительного циклонного фильтра, на пути воздуха появляется дополнительный фильтр, а также общая длина воздуховода увеличивается более чем в два раза за счет дополнительного воздуховода. Так как конструкция получается на столь маневренная, как отдельный пылесос, то длина последнего шланга должна быть достаточной для комфортной работы.

Подготовительные работы

Как говорилось выше, можно сделать циклонный фильтр для мастерской за полчаса, но для этого нужно проконтролировать наличие всего необходимого для производства стружкососа своими руками, а именно: инструменты, материалы и расходники.

Инструменты

Для производства работ будут необходимы следящие инструменты:

электродрель,
шуруповёрт,
электролобзик,
циркуль,
нож,
струбцины,
отвёртка крестообразная,
карандаш,
корончатое сверло по дереву (50-60мм),
набор сверл.

Материалы и крепёж

Материалы можно использовать как новые, так и бывшие в употреблении, поэтому внимательно просмотрите нижеследующий список – возможно, что-то у Вас уже есть в наличии;

Воздуховод (шланг) для пылесоса гофрированный или в текстильной оплётке.
Канализационная труба диаметром 50мм и длиной 100–150 мм, в один из концов которой должен вставляться воздуховод Вашего бытового пылесоса.
Канализационный отвод 30 или 45 градусов, длиной 100–200 мм, в один концов которого будет в дальнейшем вставляться воздуховод, указанный в п.1.
Ведро («большое») пластиковое 11-26 литров с герметически закрывающейся крышкой.
Ведро («малое») пластиковое 5-11 литров. Примечание. Важно, чтобы разница между двумя максимальными диаметрами ведер, была примерно 60–70 мм.
Лист фанеры толщиной 15–20 мм. Примечание. Размер листа должен быть больше максимального диаметра Большого ведра.
Саморезы по дереву с плоской широкой головкой и длиной 2/3 толщины фанеры.
Гелевый герметик универсальный.

Таблица стандартных размеров круглых пластиковых ведер.

Диаметр крышки, мм	1,0	115
132	2,2	150
175	2,6	124
200	3,4	155
200	3,8	177
225	11	223
326	21	332
380	33	389

Изготовление циклонного фильтра

Создание самодельного стружкососа складывается из ряда этапов:

Создание фиксирующего кольца и фигурной вставки
Установка фиксирующего кольца
Установка бокового патрубка
Установка верхнего ввода
Установка фигурной вставки
Сборка циклонного фильтра

Создание фиксирующего кольца и фигурной вставки

Нужно у малого ведра обрезать бортик, который используется для крепления крышки. В итоге должен получиться вот такой цилиндр (ну, чуть на конус).

Делаем разметку — ставим малое ведро на фанеру и чертим линию по краю – получаем окружность.

Затем определяем центр этой окружности (см. школьный курс геометрии) и размечаем еще одну окружность, радиус которой больше существующей на 30 мм. Затем размечаем кольцо и фигурную вставку, как показано на рисунке.

Разметку лучше делать точно или в худшем случае «на глаз».

Выпиливаем получившиеся детали электролобзиком.

В итоге должно получиться две заготовки – фиксирующее кольцо и фигурная вставка.

Установка фиксирующего кольца

Фиксируем кольцо на кромке малого ведра так, чтобы получился бортик. Крепление производим с помощью саморезов. Желательно предварительно засверлить отверстия, чтобы не расщепить фанеру.

Делаем разметку крыши большого ведра. Для разметки нужно поставить на крышку большого ведра самое ведро и обвести его контур. Разметку лучше делать фломастером, так как хорошо виден след.

И вырезаем ножом.

Устанавливаем вырезанную крышку на бортик малого ведра и фиксируем его саморезами.

Важно отметить, что все соединения должны быть герметичным, соответственно перед установкой крышки нужно место соединения промазать герметиком. В также нужно промазать и место стыка деревянного кольца и малого ведра.

Установка бокового патрубка

Боковой патрубок делается из канализационного отвода 30 градусов (или 45 грудусов). Для его установки нужно просверлить коронкой отверстие в верхней части малого ведра. Обратите внимание, что верхней частью малого ведра теперь стало его дно.

После того, как отверстие будет просверлено, нужно придать ему ножом каплевидную форму для более плотного прилегания патрубка.

Патрубок сажаем на герметик и фиксируем саморезом.

Установка верхнего ввода

Для изготовления верхнего ввода нужно просверлить отверстие в верхней части стружкососа (малого ведра), то есть в центре бывшего дна.

Для прочной фиксации вводного патрубка нужно использовать дополнительный элемент прочности в виде квадратной заготовки из фанеры толщиной 20 мм с центральным отверстием под патрубок 50 мм.
